Futaba CGY760R s GPB1 FBL jednotka

Cena v e-shope s DPH: 387,83 €
Dočasne nedostupné
Poslať otázku
na dostupnosť
Poslať otázku
na dostupnosť
Výrobca: Futaba
Kód tovaru: FUT5102652

Neviete si rady s výberom? Nie sú Vám niektoré parametre jasné? Napíšte nám Vašu otázku a my Vás s odpoveďou kontaktujeme.

Poslať otázku
  • Popis produktu

  • Technické informácie

Popis produktu

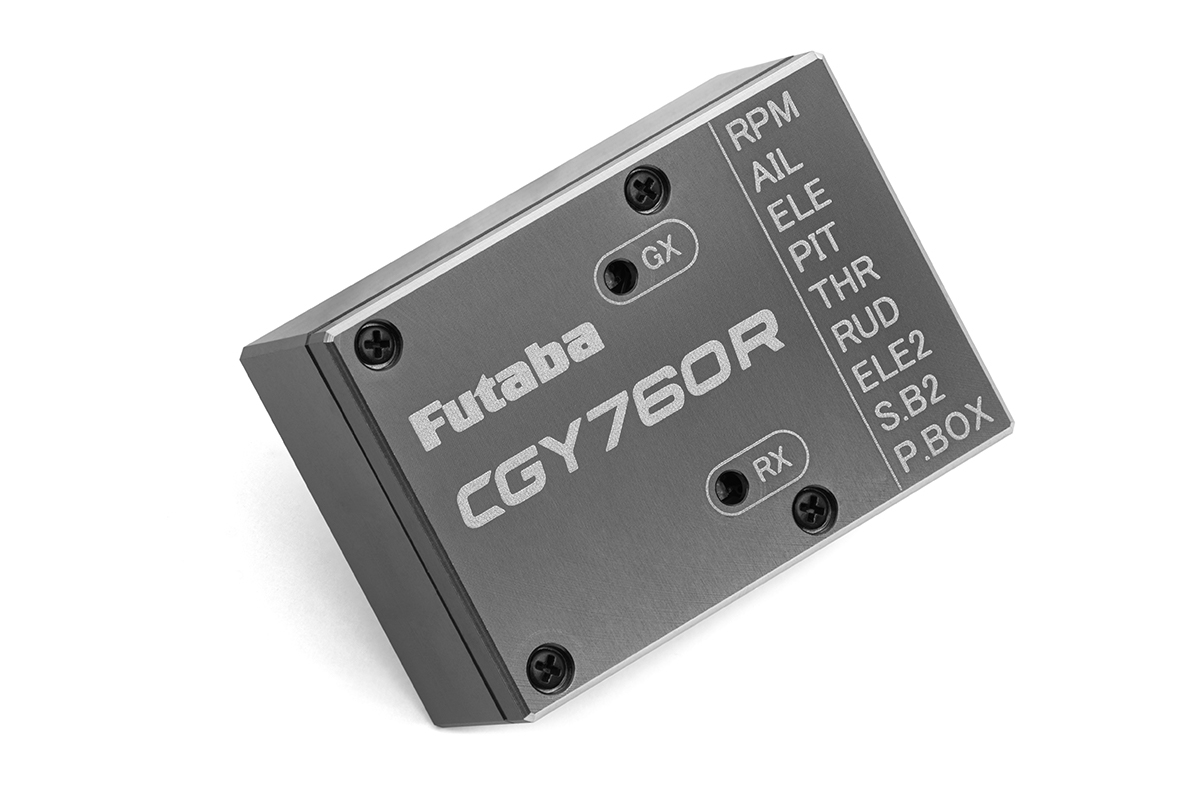

CGY760R je špičková programovateľná bezpádlová (flybarless) riadiaca jednotka pre vrtuľníky veľkostí 250-800 s integrovaným prijímačom FASSTest/T-FHSS a governorom. Špičkové senzory MEMS (Micro Electro Mechanical system), extrémne vysoká rýchlosť spracovania dát a pokročilý PID riadiaci algoritmus ho umiestňujú na popredné miesto v poradí všetkých gyroskopických systémov, pokiaľ sa týka rozmerov, hmotnosti a úžitkových vlastností.

Funkcia

  • trojosé gyro, governor a prijímač v jednej skrinke,
  • vysoká rýchlosť a extrémne nízke dopravné oneskorenie regulačnej slučky zaisťuje vyššiu stabilitu,
  • malé rozmery a nízka hmotnosť,
  • jednoduché nastavovanie a dolaďovanie nastavenia gyra a governora a pomocou programátora GPB-1 (s káblovým pripojením k CGY760R alebo bezdrôtovo s využitím systému učiteľ-žiak s GPB-1 pripojeným ku kompatibilnému vysielaču Futaba) alebo priamo v menu kompatibilného vysielača Futaba (T16IZ, T32MZ ,
  • nastavovanie je rozdelené na Základné (Basic) a Expertné (Expert) menu. Základné nastavenie (prístupné aj pre menej skúsených užívateľov) slúži na úvodné nastavenie a expertné pre pokročilé nastavenia s množstvom laditeľných parametrov pre veľmi skúsených pilotov.
  • aktualizovateľný firmware,
  • kompatibilný s S.BUS2.

GYRO/FLYBARLES RIADIACIA JEDNOTKA

  • používa pokročilý adaptívny PID regulačný systém,
  • súčasné ovládanie 3 osí (klonenie, klopenie, bočenie),
  • 2 voliteľné profily nastavenia pre 3D lietanie a F3C klasické lietanie/makety,
  • bočenie (vyrovnávací rotor):
    • schopné detekovať uhlovú rýchlosť až do ±1000°/s,
    • kompatibilný s 1520 µs analógovými (70 Hz), 1520 µs digitálnymi (280 Hz) a 760 µs digitálnymi (560 Hz) servami pre vyrovnávacie rotory,
    • voľba priamej väzby umožňuje CGY760R brať počas prevádzky ohľad na iné riadiace funkcie. To vedie k presnejším korekciám a presnejšiemu fungovaniu,
    • špičkový riadiaci algoritmus zaisťuje konštantnú rýchlosť piruet, presné a plynulé ovládanie bočenia vo všetkých režimoch letu,
  • klonenie, klopenie:
    • vyvinuté špeciálne pre flybarless vrtuľníky,
    • podporuje typy dosky cykliky H3-120, H3-140, H3-90, H4-00 a H4-45.

GOVERNOR

  • používa pokročilý adaptívny PID regulačný systém,
  • vysoká rýchlosť a extrémne nízke dopravné oneskorenie zaisťuje konzistentnejšie a presnejšie fungovanie,
  • umožňuje udržiavať konštantné otáčky nosného rotora v rozmedzí 700 až 4000 ot./min,
  • kompatibilný s 1520 µs analógovými (70 Hz) a 1520 µs digitálnymi (280 Hz) servami pre ovládanie plynu,
  • voľba priamej väzby umožňuje CGY760R brať počas prevádzky ohľad na iné riadiace funkcie. To vedie k presnému riadeniu otáčok nosného rotora.
  • voliteľný režim governor alebo obmedzovač otáčok,
  • podporuje prevodové pomery od 1,00 do 50,00,
  • špičkový riadiaci algoritmus zaisťuje konzistentnejšie riadenie otáčok,
  • snímač otáčok je kompatibilný s governorom GV-1. CGY760R taktiež podporuje tuningový senzor otáčok pre montáž do zadného veka motora a fázový senzor pre striedavé motory.

PRIJÍMAČ

  • prepínateľné prenosové systémy FASSTest 2,4GHz (18CH alebo 12CH) a T-FHSS 2,4GHz s pomocou programátora GPB-1,
  • vďaka kompatibilite so systémom S.BUS 2 je možné do vysielača odovzdávať napájacie napätie prijímača a údaje doplnkových senzorov pripojených do S.BUS 2 portu prijímača,
  • dvojité diverzitné antény.

Ďalšie funkcie

  • pamäť pre maximálnu hodnotu otáčok,
  • časomiera na meranie celkovej prevádzkovej doby motora.

Kompatibilné servá

Gyro môže pracovať s analógovými aj digitálnymi servami (pre napájanie 4,8 V aj HV do 8,4 V). Voľba typu serva sa vykonáva programovo (pre digitálne servá má výstupný signál opakovaciu frekvenciu 285 Hz, pre analógové 70 Hz).

Aktualizovateľný firmware

Ak je k dispozícii nová verzia, firmvér CGY760R je možné aktualizovať pomocou USB rozhrania Futaba CIU-3 alebo CIU-2.

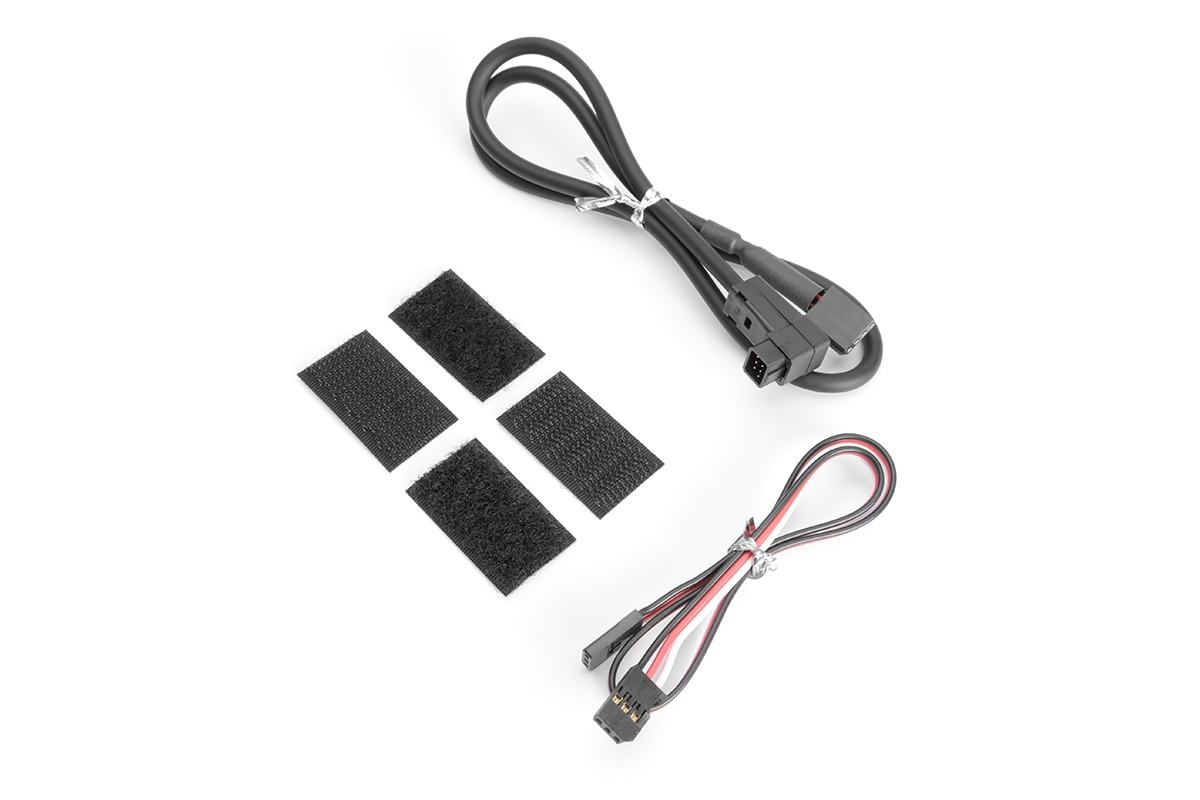

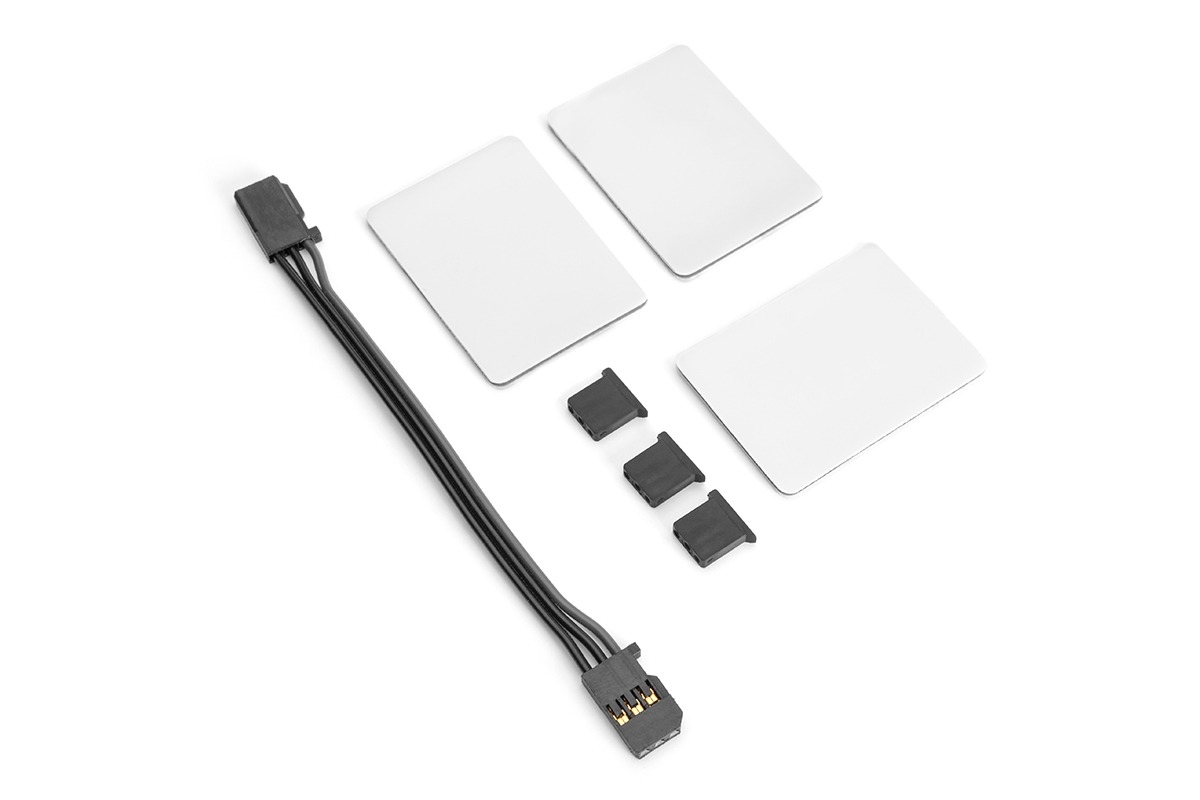

Sada gyra obsahuje: riadiacu jednotku CGY760R, magnetický senzor otáčok s magnetmi a držiakom, prepojovacie káble, programátor GPB-1, návod.

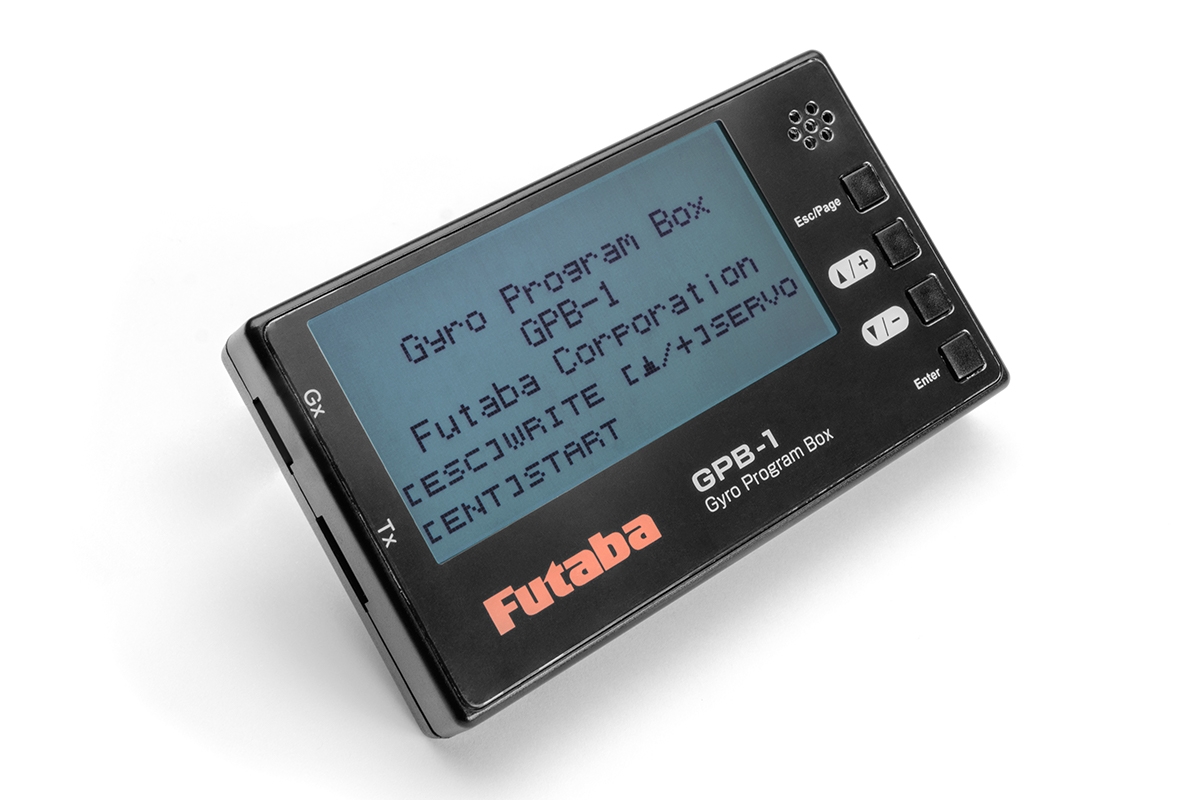

GPB-1

Inteligentný programátor s grafickým LCD displejom (128x64 bodov) na nastavovanie gyroskopických systémov Futaba CGY 760, CGY 755 pre vrtuľníky a GYA553 pre lietadlá. Nastavovanie je možné s priamym káblovým pripojením ku gyru (nastavenie celého rozsahu parametrov) alebo bezdrôtovo pomocou systému učiteľ-žiak pri pripojení ku kompatibilnému vysielaču Futaba (obmedzený rozsah parametrov). GPB-1 umožňuje taktiež nastavovanie S.BUS/S.BUS2 serv Futaba.

Aktualizovateľný firmware: Ak je k dispozícii nová verzia, firmvér GPB-1 je možné aktualizovať pomocou USB rozhrania Futaba CIU-3 alebo CIU-2.

Technické informácie

Napájanie [V] 3.5 - 8.4
Odber bez serv [mA] 85
Dĺžka [mm] 26.8
Šírka [mm] 37.5
Výška [mm] 16
Hmotnosť [g] 20.2
Rozsah uhlových rýchlostí ±1,000 stupňov za sekundu (Gyro)
Senzory (Gyro) Mikro elektromechanický systém (MEMS) + (Governor) Hallov magnetický senzor
Rozlíšenie governora: 0,1 Hz (6 ot./min) (Otáčky motora)
Presnosť udržovania otáčok 1%
Rozsah otáčok rotorovej hlavy 700-4 000 ot./min
Voliteľná opakovacia frekvencia servo signálu 70H z, 280 Hz a 560 Hz (iba gyro bočenie)
Šírka impulzu v strede 1520 µs (70 Hz a 280 Hz); 760 µs (560 Hz)
Prenosový systém prijímača FASSTest-2.4GHz (režimy 18CH/12CH) / T-FHSS-2.4GHz
Výstup prijímača S.BUS2 / S.BUS port a 6 PWM kanálov pre klasické servá
Senzor otáčok 21x16x10 mm, 4 g
