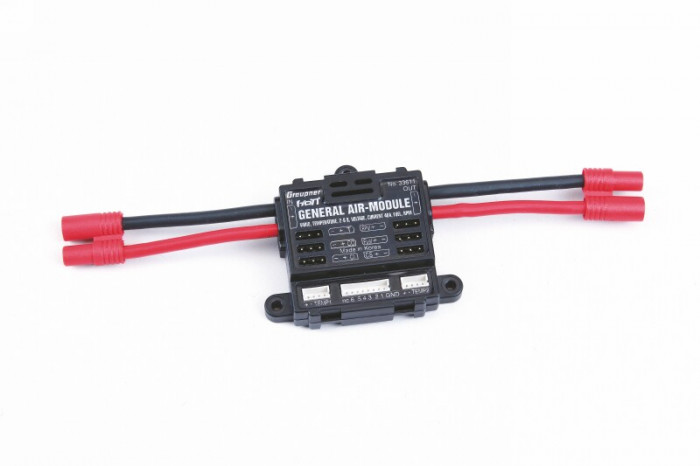

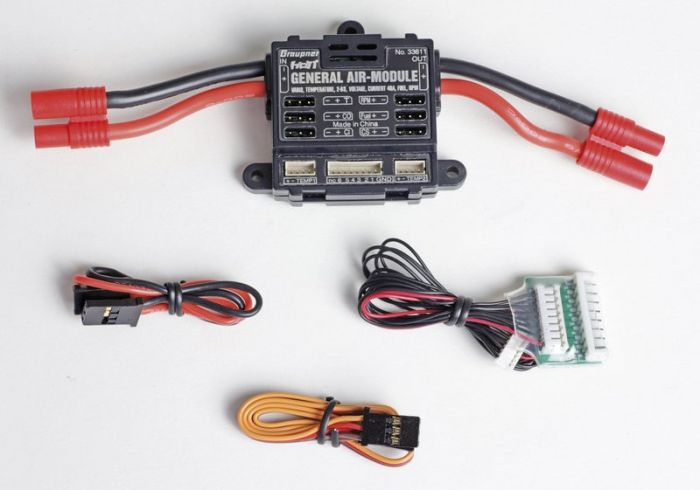

Generálny motorový modul pre 2-6S Gr. HoTT s Vario

Hlavný telemetrický modul pre prijímače Graupner Hott a modely so spaľovacím motorom alebo elektromotorom.

• vario s výškovou signalizáciou a možnosťou signalizácie 5 výškových bodov dosiahnutých pri stúpaní/klesaní
• zobrazenie výšky (-500 ~ +3000 m) a ukladanie údajov o maximálnej a minimálnej výške
• 2x teplotné a napäťové vstupy pre senzory. Varovaním prahovej hodnoty pre minimálne/maximálne napätie a minimálnu/maximálnu teplotu
• meranie napätia jednotlivých článkov (balančný konektor) s varovaním dosiahnutia minimálneho napätia
• meranie napätia, prúdu a kapacity s varovaním dosiahnutia minimálneho/maximálneho napätia, maximálnej kapacity a maximálneho prúdu
• programovateľné prúdové obmedzenie
• meranie prúdu pomocou bočníka 2x1 mOhm paralelne = 0.5 mOhm
• meranie otáčok s varovaním dosiahnutím min/max hodnoty
• meranie stavu paliva s varovaním v krokoch po 25%
• časové varovanie môže byť nastavené na: OFF, 5, 10, 15, 20, 25, 30 sec, stále varovanie
• opakované časové varovanie môže byť nastavené na: stále, 1, 2, 3, 4, 5 minút, raz

Dôležité upozornenie pri použití telemetrických modulov 33600, 33601, 33610, 33611 a 33620:

Nikdy nerobte žadné programové úpravy ani nastavovanie v priebehu letu modelu, aby sa model nedostal mimo kontrolu vďaka vašej nepozornosti.
V žiadnom prípade nevykonávajte nastavovanie a programovanie telemetrického modelu za letu, ak je váš model vybavený dvomi prijímačmi. Programové zmeny môžu ovplyvniť prijímač bez prepojených telemetrických modulov a tým môže dôjsť k strate kontroly nad modelom.
Všetky programovania a nastavenia vykonávajte vždy na zemi a uistite sa, že je napájaný je len prijímač s aktívnymi telemetrickými jednotkami.

Vstupy:

• 2x teplota; voliteľne od 0 do 120 alebo 200°C a meranie napätia do 60 V DC
• 1x otáčkomer do 100.000 ot/min pri dvojlistj vrtule
• 1x meranie rýchlosti/vstup serva, 1x vstup pre otáčkomer, 1x meranie rýchlosti/servo výstup pre otáčkomer
• 1x meranie prúdu, napätia a kapacity do 40 A (60 A na 1s), napätie do 30 V
• 1x meranie jednotlivých článkov pre 2-6s LiPo, Liio, LiFe
• 1x napájanie prijímača, vstup a výstup
• 1x telemetrický výstup pre prijímač
• 1x palivový senzor 0% / 25% / 50% / 75% / 100%
