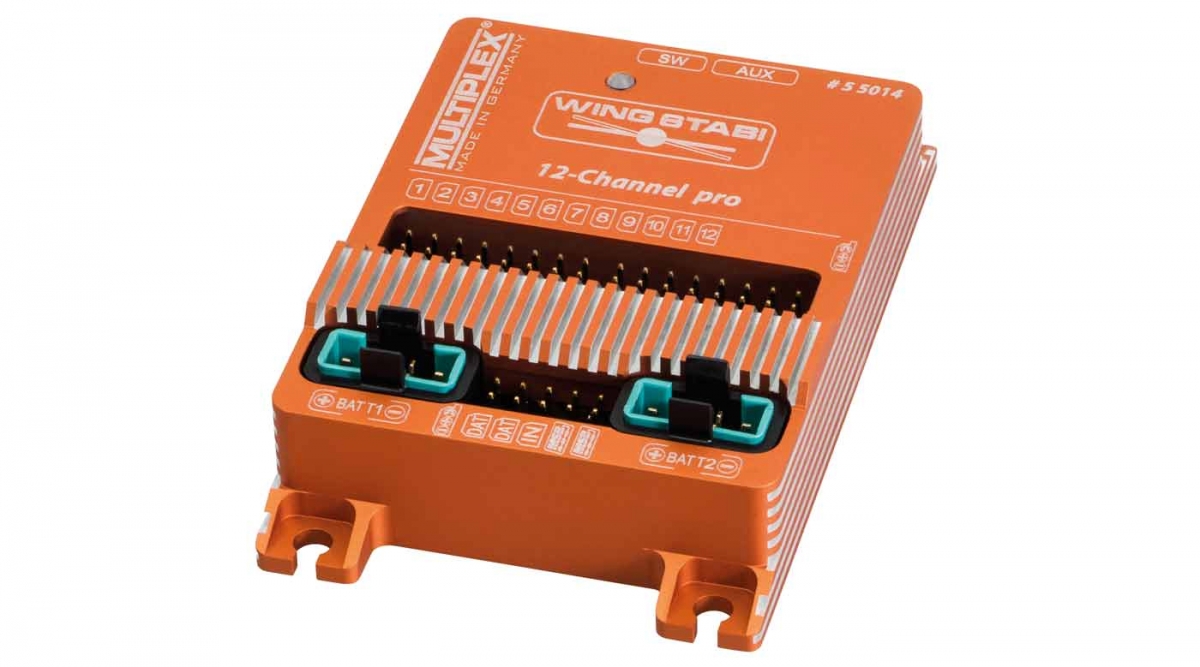

Stabilizačný systém WINGSTABI 12-kanál 35A

Mať vždy plnú kontrolu nad svojím modelom je snom každého pilota. Voľne programovateľný trojosový gyroskopický systém pre všetky RC modely lietadiel s pevnými krídlami WINGSTABI robí tento sen dosiahnuteľným. Najnovšia generácia ultra presných trojosových MEMS senzorov zaručuje, že dojem z lietania zostáva realistický dokonca aj pri veľmi vysokej miere stabilizácie, a pilot nikdy nemá pocit, že sa pokúša riadiť robota. Štíhle puzdro z eloxovaného hliníka je možné do modelu inštalovať v ľubovoľnej orientácii. WINGSTABI umožňuje jednoduché a rýchle programovanie pomocou PC alebo aplikácie na smartphonu alebo tabletu.

WINGSTABI je kompatibilný so všetkými súčasnými RC systémami: Graupner, Futaba, M-LINK, Jeti, Hitec, Weatronic a ďalšími, ak majú prijímač vybavený kompatibilným sériovým výstupom.

Vlastnosti:

• WINGSTABI mení každú RC súpravu (s prijímačom so sériovým výstupom) na plne programovateľný RC systém.
• Nastavenie zisku (citlivosti) vo všetkých troch osiach je možno meniť zvlášť alebo spoločne pomocou vysielača.
• Pre každú os zvlášť je možné nastaviť variačný faktor.
• 12 výstupov pre servá.
• Funkcia gyra je voľne priraditeľná pre každé servo, tj. zariadenie je možné prispôsobiť pre každú modelársku aplikáciu.
• Pracuje s prijímačmi so sériovým výstupom kompatibilným s Futaba S-Bus (vrátane Hitec Maxima SL a Optima SL), Graupner HOTT (SUMD), MULTIPLEX SRXL, Jeti UDI, JR XBUS Mode B (SRXL) a sériovým výstupom PPM SUM.

Štyri letové režimy:

1. Stabilizácia vypnutá
2. Stabilizácia pre lietanie vo veternom prostredí (gyraá v režime tlmenia "damping") - WINGSTABI "vypne vietor"
3. Akrobacia a 3D lietanie (gyrá v režime heading hold) - model zachováva poslednú letovú polohu, ku ktorej dostal povel; pre prechod do inej polohy musí dostať nový povel. napr. ak vychýlite ovládač krídielok, model bude vykonávať výkrut konštantnou rýchlosťou úmernou veľkosti výchylky ovládača, pričom poletí v priamej línii (bez potreby "tlačenia výškovky" v polohe na chrbte).
4. Visenie na vrtuli - špeciálny "ostrý" heading hold režim pre extrémne 3D

WINGSTABI podporuje:

• Delta mixer pre samokrídla a delty, mixér pre motýlikové chvostové plochy a ovládanie klapiek a spojlerov.
• Klapky je možné nastaviť pre zosilnenie odozvy krídeliek.
• Grafické zobrazenie senzorov v reálnom čase v PC software.

Inštalácia WINGSTABI:

Jednotku WINGSTABI je možno do modelu inštalovať v ľubovoľnej orientácii, jedinou podmienkou je, aby osi puzdra boli rovnobežné s osami modelu.

Nastavenie vysielača:

Podobne ako pri flybarless systémoch sú na vysielači všetky mixy vypnuté, trimy a subtrimy nastavené do stredu resp. na nulu. Používajú sa len dvojité a exponenciálne výchylky, ostatné nastavovanie sa vykonáva v softvware WINGSTABI. Na vysielači priradíte štyri kanály a príslušné ovládače pre krídelká, smerovku, výškovku a plyn a navyše jeden kanál s trojpolohovým prepínačom na prepínanie režimov WINGSTABI. Ak budete používať letový režim 4 (visenie na vrtuli) ešte jeden kanál s dvojpolohovým prepínačom. Pre diaľkové nastavovanie zisku gyra v osiach krídielok, výškovky a smerovky môžete priradiť až tri ďalšie kanály s proporcionálnymi ovládačmi alebo digitálnymi trimami.

Zapojenie WINGSTABI:

Jeden alebo dva prijímačové akumulátory 6,0-9,0 V (2S LiPo, 5-6 čl. NiMH/NiCd a pod.) zapojíte do napájacích zásuviek WINGSTABI. Vstavaný systém napájania zaručuje rovnomerné vybíjanie oboch pripojených akumulátorov, v prípade zlyhania jedného z nich bude napájanie prevedené na druhý. Vďaka tomu sú pravidelne cyklované oba akumulátory, odpadá riziko, že dlhodobo nevyužívaný "záložný" akumulátor stratí kapacitu a zlyhá práve vo chvíli, keď ho budete potrebovať. Do vstupu IN na WINGSTABI zapojíte sériový výstup prijímača. Do kanálových výstupov WINGSTABI zapojíte jednotlivá servá v modeli, do zásuvky S/W magnetický # 8 5196 alebo mechanický vypínač # 8 5195 (predávajú sa zvlášť).

Uvedenie do prevádzky:

Zapnete vysielač, zapnete RC elektroniku v modeli s WINGSTABI. Do dátovej zásuvky WINGSTABI pripojíte prostredníctvom USB rozhrania PC s nainštalovaným programom MULTIPLEX Launcher alebo Bluetooth modul zaisťujúci spojenie s tabletom alebo smartphonom s aplikáciou MULTIPLEX (na stiahnutie zadarmo). S pomocou obslužného software krok za krokom vykonáte základné nastavenia - voľbu typu prijímača, priradenie kanálov vysielača vrátane prepínača letových režimov, overenie zmyslu výchyliek kormidiel, nastavenie orientácie jednotky WINGSTABI, overenie zmyslu reakcie gyra v jednotlivých kanáloch. A môžete prvýkrát vzlietnuť!

Obslužný program alebo aplikácia

Umožňujú detailné nastavovanie všetkých parametrov modelu aj stabilizačného systému. Pre jednoduchosť majú takmer všetky menu dve úrovne:

• základná (Basic) s jednoduchým nastavovaním, ktorá je ľahko a rýchlo zvládnuteľná menej skúsenými letcami,
• pokročilá (Enhanced), ktorá skúseným užívateľom a experimentátorom ponúka množstvo nastaviteľných parametrov pre detailnú optimalizáciu správania modelu a systému stabilizácie.

Obslužný program alebo aplikácia umožňujú kontrolovať všetky parametre nastavenia, nastavovať veľkosti a zmysly výchyliek vo všetkých kanáloch, ďalšie mixy (vrátane mixov elevonov a motýlikové chvostové plochy, krídelká-smerovka atď.), parametre stabilizačného systému, ukladať nastavené súbory parametrov do pamäte a z pamäte PC alebo mobilného zariadenia zase nahrávať do WINGSTABI, aktualizovať firmware WINGSTABI alebo jeho nastavenie vymazať na predvolené továrenské nastavenia.

Zalietanie modelu:

Model sa najprv zalieta a vytrimuje normálnym spôsobom s vypnutou stabilizáciou. Výchylky trimov sa potom prepíšu do pamäti WINGSTABI a môžete začať lietať so stabilizáciou a doladiť parametre jednotlivých letových režimov. Ladenie vám môže uľahčiť diaľkové nastavovanie zisku pomocou proporcionálnych ovládačov alebo digitálnych trimov, ktoré môžete na tento účel priradiť na vysielači.

Sada WINGSTABI obsahuje: WINGSTABI-12, kábel 320 mm pre pripojenie prijímača, sadu silentblokov so skrutkami pre upevnenie jednotky, USB-PC-rozhranie (UNI), návod.
